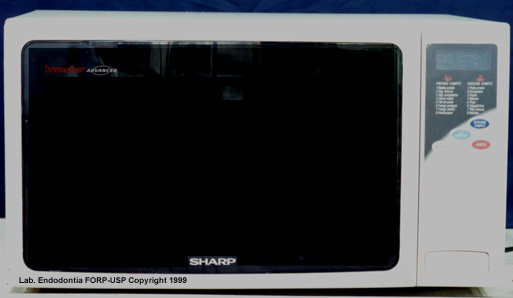

| Figura 1. Forno de microondas utilizado no experimento. |
|
| Figura 1. Forno de microondas utilizado no experimento. |
 |
 |

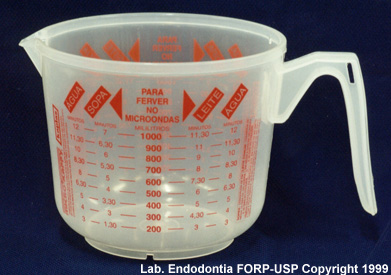

| Figura 2. Jarra plástica para microondas. | Figura 3. Cesta confeccionada com vasilha plástica para microondas. |
Com o forno de microondas
desligado remova as partes laterais do forno, passe duas mangueiras de
poliuretano pelas frestas de ventilação traseiras. Depois
de colocadas as mangueiras, feche as laterais do microondas.;
 |
 |

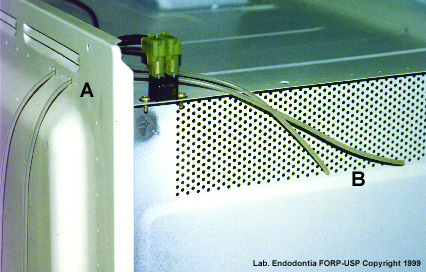

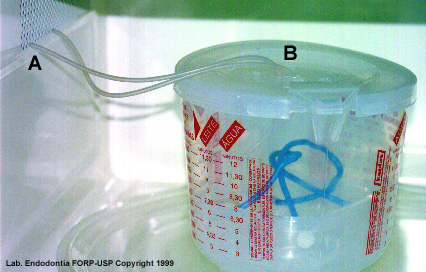

| Figura 4. Forno com a tampa lateral aberta. A) Entrada dos tubos de poliuretano. B) passagem dos tubos para o interior do forno. | Figura 5. Tubos de poliuretano no interior do forno. A) entrada, pela grade de ventilação. B) conexão com a jarra plástica. |
 |

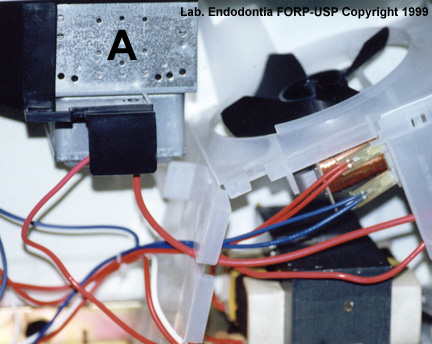

| Figura 6. Fotografia mostrando o interior do microondas. A) Magnetron,
o aparelho que gera as microondas, numa freqüência de aprox.
2,5 GHz.
|
Deve-se confeccionar
uma serpentina com o tubo de PVC e com as mangueiras de poliuretano;
 |

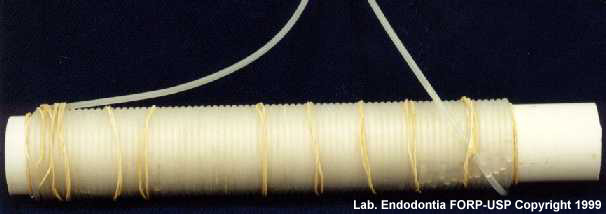

| Figura 6. Fotografia mostrando a serpentina, feita com tubo de poliuretano enrolado em cano de PVC. |
Conecte os tubos
da serpentina ao tubo da bomba peristáltica, e da bomba aos tubos
do forno. Observe as direções de ida
e vinda do líquido que irá circular;
 |
 |

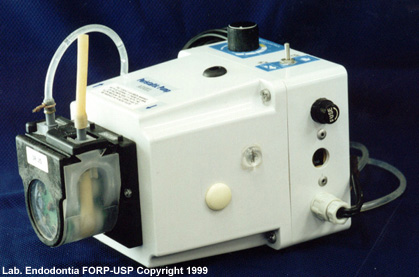

| Figura 7. Bomba peristáltica modelo
SR 25 da ADIEL - Ribeirão Preto
Internet e-mail: adiel@convex.com.br. |

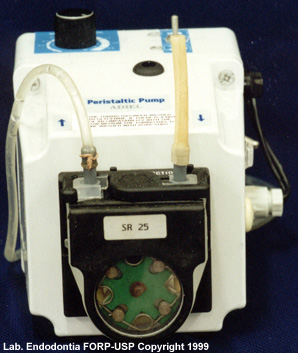

Figura 8. Bomba peristáltica modelo
SR 25 da ADIEL - Ribeirão Preto
Internet e-mail: adiel@convex.com.br. |
Colocar a serpentina
previamente confeccionada em uma caixa de isopor com gelo;
 |

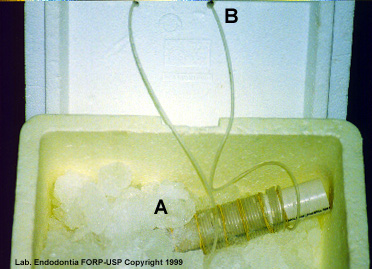

| Figura 9. Serpentina (A) no interior da caixa de isopor com gelo. B) Confeccionar 2 furos na caixa para passagem das mangueiras de poliuretano. |
Após conectar
todos os tubos, o sistema estará pronto para operação.
Qualquer dúvida entrem em contato com: pecora@forp.usp.br
